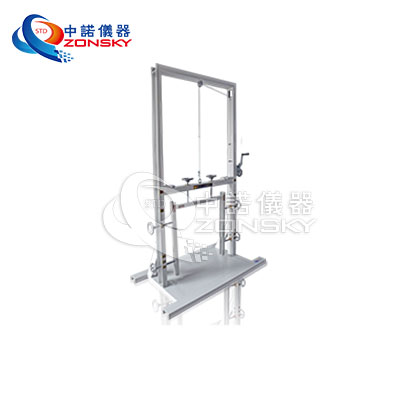

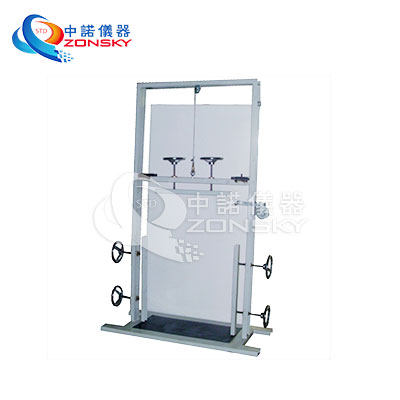

ZY6508消防栓箱剛度試驗機
一、適用范圍
1、適用于消防軟管卷盤栓箱的剛度試驗（150N·m力矩）
2、適用于托架式栓箱的剛度試驗（40N·m力矩）
3、適用于掛置式栓箱的剛度試驗（40N·m力矩）
4、適用于以下具體尺寸（長邊mm×短邊mm×厚度mm）：800×650×200，800×650×240，800×650×320，1000×700×200，1000×700×240，1000×700×320，1200×750×200，1200×750×240，1200×750×320的消火栓箱。
一、適用范圍
1、適用于消防軟管卷盤栓箱的剛度試驗（150N·m力矩）
2、適用于托架式栓箱的剛度試驗（40N·m力矩）
3、適用于掛置式栓箱的剛度試驗（40N·m力矩）
4、適用于以下具體尺寸（長邊mm×短邊mm×厚度mm）：800×650×200，800×650×240，800×650×320，1000×700×200，1000×700×240，1000×700×320，1200×750×200，1200×750×240，1200×750×320的消火栓箱。
二、符合標準：
1、消火栓箱剛度試驗臺參照國家標準GB14561-2003《消火栓箱》設計制作的150/40N·m消火栓箱剛度試驗臺，專門用于對消火栓箱進行在一定的力矩作用下的凹陷變形程度測定，能夠根據不同標準實際需要進行設定。能檢測800、1000、1200三種高度規格的消火栓箱。鋼絲絞輪配合手動螺桿固定，快速便捷。本試驗臺由試驗框架、固定壓緊裝置，重錘及測量裝置所組成。
1、消火栓箱剛度試驗臺參照國家標準GB14561-2003《消火栓箱》設計制作的150/40N·m消火栓箱剛度試驗臺，專門用于對消火栓箱進行在一定的力矩作用下的凹陷變形程度測定，能夠根據不同標準實際需要進行設定。能檢測800、1000、1200三種高度規格的消火栓箱。鋼絲絞輪配合手動螺桿固定，快速便捷。本試驗臺由試驗框架、固定壓緊裝置，重錘及測量裝置所組成。
三、產品特點：
1、能夠有效地將消火栓箱固定于試驗臺之上，使消火栓箱在檢測過程中不發生移位，保證檢測數據真實可靠。
2、檢測方法簡單易行，不要求操作人員具備較高的業務技能。
3、整套試驗裝置結構簡單，不易發生故障，通過重懸掛與摘下的方式即可以完成測量，通過簡單的人工計算就可以測得消火栓箱的剛度力矩。
1、能夠有效地將消火栓箱固定于試驗臺之上，使消火栓箱在檢測過程中不發生移位，保證檢測數據真實可靠。
2、檢測方法簡單易行，不要求操作人員具備較高的業務技能。
3、整套試驗裝置結構簡單，不易發生故障，通過重懸掛與摘下的方式即可以完成測量，通過簡單的人工計算就可以測得消火栓箱的剛度力矩。
三、主要用途與適用范圍
3.1 適用于消防軟管卷盤栓箱的剛度試驗（150N·m力矩）
3.2 適用于托架式栓箱的剛度試驗（40N·m力矩）
3.3 適用于掛置式栓箱的剛度試驗（40N·m力矩）
3.4 適用于以下消火栓箱樣品尺寸（長邊mm×短邊mm×厚度mm）：
800×650×200的消火栓箱
800×650×240的消火栓箱
800×650×320的消火栓箱
1000×700×200的消火栓箱
1000×700×240的消火栓箱
1000×700×320的消火栓箱
1200×750×200的消火栓箱
1200×750×240的消火栓箱
1200×750×320的消火栓箱。
3.5 百分表變形測量分辨率：0.01mm
3.6 百分表變形測量范圍：0-10mm
3.7 檢測空間：1300×1300mm
3.8 可測量消火栓尺寸：≤750×320×1200mm
3.9 重錘質量：500N、100N
3.10 試驗臺外形尺寸：約2000×400×2000mm.
3.11 試驗臺重量：約250kg.
使用方法
1、將備好的試樣消火栓箱平穩地擺放在試驗臺上。
2、用4個M12mm的螺絲將安裝好專用杠桿的固定座（見下圖3）鎖在消火栓箱內相應位置。
3、根據所測消火栓箱的最長邊選擇相應的夾具
注意事項
1、此設備必須安置在平穩的地面，不宜傾斜。
2、設備所有部件在使用完后，都應置于規定的位置，避免丟失。
3、拿放重錘必須小心，以防砸傷或損壞重錘。
4、定期在設備傳動部件處添加潤滑油。
5、在使用該設備時，必須注意人身安全，以防砸傷。
