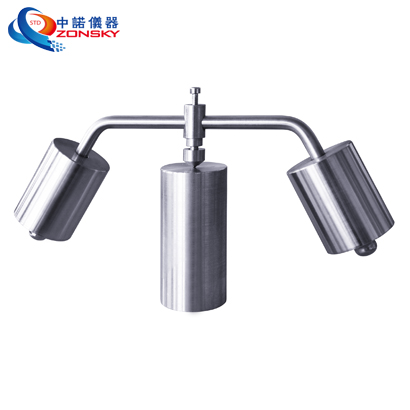

ZY6179 球壓試驗裝置
球壓試驗裝置是配合老化試驗機做恒溫球壓試驗的一種裝置，是針對熱塑材料耐異常熱引起的熱變形的防真試驗，符合GB4706、GB2099、GB4943及VDE0620等試驗。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、球壓試驗裝置適用范圍
適用于考核對絕緣材料制成的電器外殼、外部零件及塑
膠的耐熱試驗。
二、球壓試驗裝置符合標準
符合標準：GB/T 2099、GB/T 561、UL817
三、球壓試驗裝置主要參數
壓力荷重：20N
壓頭直徑：R=2.5mm
本裝置需要與ZY 6011A換氣式老化箱或精度在±2℃老化箱配合使用
四、球壓試驗裝置試驗方法：
球壓試驗是將規定鋼球(Φ5.0 mm)和總試驗力 20N±0.02N的球壓試驗儀，壓在呈水準狀態且置于加熱箱內的試品表面上，在試品規定的溫度下經60min+2min/0min后，將試品快速(<10S)浸入20℃±5℃水中冷卻6min±2min，從水中取出3min內測量試品表面壓痕直徑，視壓痕直徑是否超2 mm來評定試品在該規定的溫度下的耐熱變形能力。
1、取樣
對每個被試護套，在除去外護層（若有的話）和所有內部組件（線芯，填充物，內護層，鎧裝等，若有的話）長為250mm-500mm的樣段上截取相鄰三個試樣。試樣長度應為50-100mm（直徑大的取較大值）。
2、試樣在試驗裝置中的位置
試樣置于圓矩形支架上，然后用球壓施力部分壓住試樣，將整個球壓試驗裝置放入老化試驗箱內。
3、試樣加熱
試驗應在空氣烘箱中進行，試驗設備和試樣放在烘箱中不應振動；或者放在有防振支架的空氣烘箱中進行。任何可能引起試樣振動的設備諸如鼓風機等，不允許直接與烘箱接觸。烘箱中空氣溫度應一直保持在有關電纜產品標準規定的溫度。未預熱的受壓試樣在烘箱中放置的時間按有關電纜產品標準規定，如電纜產品標準沒有規定，則按如下規定：
試樣外徑D≤15mm時為4h；
試樣外徑D>15mm時為6h。
4、試樣冷卻
規定的加熱時間結束后（見試樣加熱），試樣在烘箱中，在壓力作用下應訊速冷卻，可用冷水噴射壓著鋼球來冷卻。絕緣試樣冷卻至室溫并不再繼續變形后，從試驗裝置中取出，然后浸入冷水中進一步冷卻。
5、壓痕測量：具體測量方法詳見恒溫球壓試驗機之手冊中的測量部分。
6、試驗結果的評定：
從每個試樣上切取的三個試片上測得壓痕中間值，應不大于試樣絕緣厚度平均值的50%。
（注：所定的50%這個值與公式的基本原則有關，并且對所有材料都是一
樣的。試驗嚴格程度僅隨系數K的變化而變化，但50%這個值不變）。
