ZY6348-FB 溝槽式管接件檢測設備
溝槽式管接件檢測設備適用于溝槽式管接件氣密封試驗、密封和耐壓強度試驗；適用于溝槽式管接件額定工作壓力：1.2MPa、1.6MPa、2.5MPa系列壓力等級；適用于溝槽式管接件公稱直徑：標配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七種規格；具體尺寸規格見標準號 ：GB 5135 . 11-2006 附錄 A；見圖 A . 1 ，表 .A . 1 ，圖 A . 2 ， 表 A . 2 ，和圖 A . 3 。 1.4執行GB5135.11-2006《自動噴水滅火系統第11部分：溝槽式管接件》標準。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務

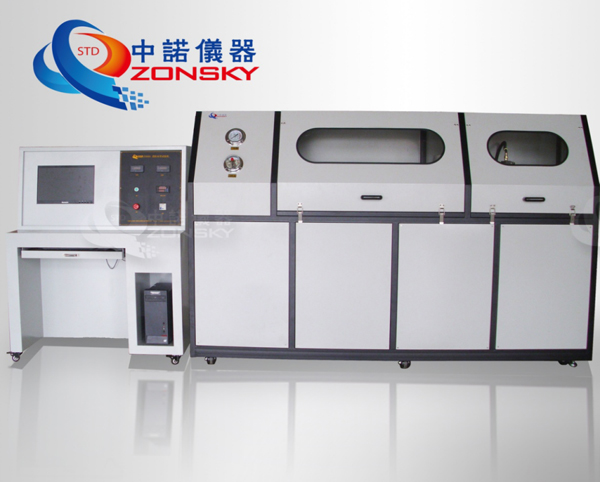

圖1、整機外形
1.1適用于溝槽式管接件氣密封試驗、密封和耐壓強度試驗；
1.2適用于溝槽式管接件額定工作壓力：1.2MPa、1.6MPa、2.5MPa系列壓力等級；
1.3適用于溝槽式管接件公稱直徑：標配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七種規格；具體尺寸規格見標準號 ：GB 5135 . 11-2006 附錄 A；見圖 A . 1 ，表 .A . 1 ，圖 A . 2 ， 表 A . 2 ，和圖 A . 3 。
1.4執行GB5135.11-2006《自動噴水滅火系統第11部分：溝槽式管接件》標準。
二、檢測項目：
2.1符合GB5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》第6.7節“氣密封性能”；
2.2符合GB5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》6.8節“密封性能”；
2.3符合GB5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》6.9節“耐壓強度”；
2.4符合GB5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》6.10節“承載力矩”
2.5符合GB5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》第6.15節“無密封圈泄漏性能”
2.6符合GB5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》第6.16節“耐水沖擊性能”
2.7符合GB5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》第6.18節“耐火性能”
三、主要特點：
3.1由計算機+PLC+模塊采集數據和控制壓力、保壓時間以及升壓速率等等。
3.2試驗由計算機自動控制，并全程記錄試驗數據，可按要求自動生成報表，結構緊湊，自動化程度高，循環用水，工作穩定，配件齊全。
3.3安全措施：高壓系統采用雙保險防范措施，即壓力變送器控制水壓，電接點壓力表控制最高水壓。一方面如有失效，另一方面也可保證試驗人員和設備的安全。
3.4加壓系統由進口液體增壓泵、變頻器調壓部分等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓。
3.5采用微機控制試驗過程，實時顯示試驗壓力時間曲線，試驗結果可自動保存，也可打印輸出，斷電能自動保存；
3.6計算機軟件：采用美國NI精密設備開發軟件LabView，我公司自主完成第二次開發。界面嚴謹、條理清晰、控制方便快捷；
3.7夾具、工裝配置齊全、安裝方便快捷；
3.8整體設計合理，維修保養方便。自動恒壓，輕微滲漏自動補充恒定壓力。高壓管路超數倍制作，經久耐用。
四、主要性能參數：
4.1整機包括：壓力源、連接管件、無密封圈泄漏測試臺、水壓沖擊試驗臺、耐壓承載力矩試驗臺、耐火試驗臺；五個試驗臺組成。
4.2儀器組成：由壓力源、連接管件、各功能測試臺組成；
4.3試驗介質：水（循環使用，帶過濾裝置）；
4.4壓力源：
4.4.1壓力范圍：0.05Mpa~15MPa；
4.4.2高壓泵：原裝進口德國AR品牌；壓力15MPa，流量16L/min；
4.4.3穩壓裝置：當水壓小于3.0MPa，壓力波動值小于±0.05MPa；當水壓高于3.0MPa時，壓力波動值小于±0.1MPa；
4.4.4壓力傳感器：0~20Mpa。
4.4.5壓力測試精度0.5%，壓力控制精度：±2.0%
4.4.6分辨率:0.001MPa；
4.4.7壓力采集間隔：100ms；
4.5流量：10L/min;
4.6氣源：20L 8bar空氣壓縮機
4.7操作控制部分：
4.7.1采用計算機+PLC+模塊采集和控制；
4.7.2壓力控制和穩壓采用變頻器控制；
4.7.3保壓時間：0~99.99min可設定；
4.7.4由計算機+PLC+模塊采集數據和控制壓力、保壓時間以及升壓速率等等。
4.7.5試驗由計算機自動控制，并全程記錄試驗數據，可按要求自動生成報表，打印報告。
4.8整機功率：5KW
4.9外形尺寸：（不含試驗裝置）
4.9.1主機體積（約）長2.5m×寬0.85m×高1.65m；
4.9.2控制柜（約）長1.38m×寬1.15m×高1.6m；
4.9.3整機重量：約500kg；
4.10配有試樣拆裝工具一套。
五、各功能試驗臺：
5.1氣密性、密封、耐壓試驗臺：
5.1.1最高工作壓力15MPa完成試驗件的兩倍或四倍工作壓力的水壓試驗，試驗件充氣，水箱內觀察氣泡，2工位設計。
5.1.2試驗介質：水（循環使用，帶過濾裝置）
5.1.3壓力測試精度0.5%，壓力控制精度：±2.0%
5.1.4氣密性試驗：采用不銹鋼制成的集水槽。
5.1.5試樣連接：見圖2
5.1.6帶有排氣閥的密封裝置一套；
5.1.7升壓速率控制：≤ 2MPa/min；
5.1.8配有試驗觀察用的透明亞克力水箱。

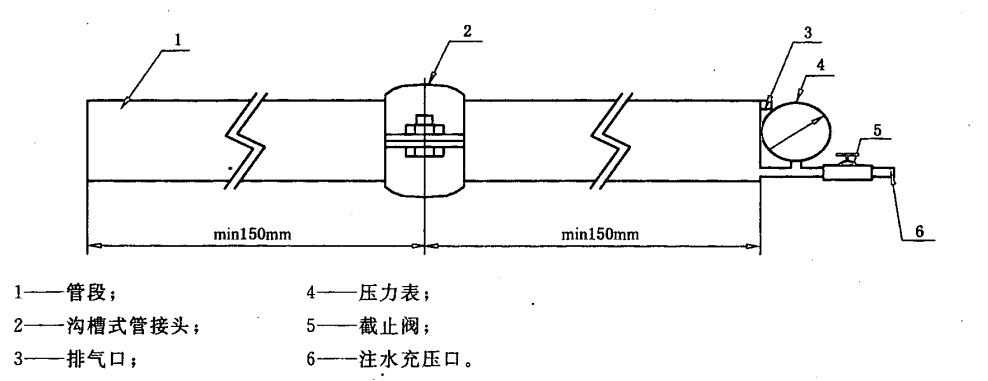

圖2、強度密封試驗示意圖
5.1.9試驗組件：5.1.9.1規格：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm七種規格，5.1.9.2帶有閥門控制；
5.1.9.3材質：采用usu304#不銹鋼；
5.1.9.4壓力表：15MPa，精度1.5級；
5.2承載力矩試驗臺：
5.2.1完成承載力矩試驗，2工位。
5.2.1施加力矩（N.m）：1100、1560、2400、3290、4940、7100、9610；
5.2.2連接管道：兩段長度各位400mm，采用不銹鋼；
5.1.4試驗組件：
5.1.4.1規格：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm七種規格，
5.1.4.2帶有閥門控制；
5.1.4.3材質：采用usu304#不銹鋼；
5.1.4.4壓力表：5MPa，精度1.5級；

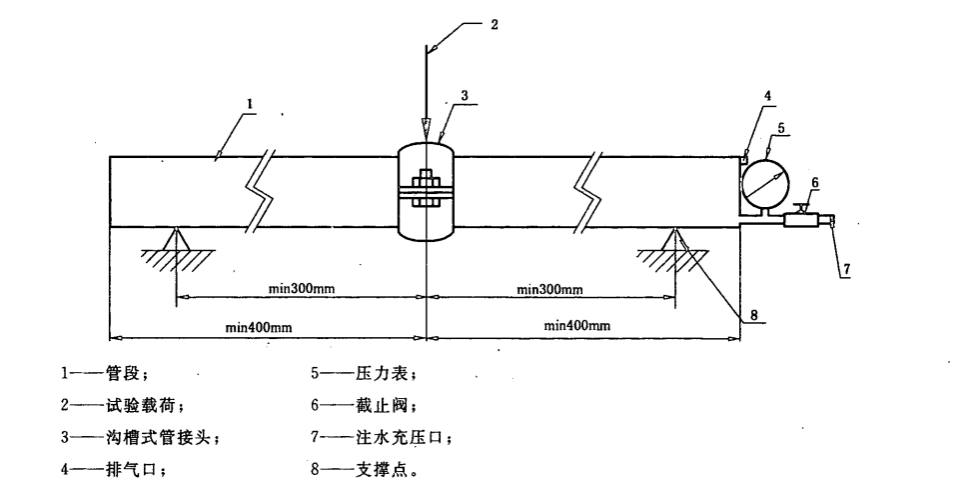

圖3、溝槽式管接頭承載力矩試驗裝置圖
圖4、溝槽式機械三通承載力矩試驗裝置圖
5.3無密封圈泄漏測試臺：圖4、溝槽式機械三通承載力矩試驗裝置圖
5.3.1試驗組件：與氣密性、密封、耐壓試驗臺共用；
5.3.2試驗介質：自來水
5.3.3壓力：0.2MPa；
5.3.4增加流量計檢測滲漏量：
5.3.4.1采用電磁流量計，精度：0.5%
5.3.4.2移除密封圈后，保持管道系統中0.22MPa 的靜水壓，測設系統溝槽接頭連接處泄漏量。
5.3.5壓力測試精度0.5%
5.3.3泄漏收集盤：材質為不銹鋼、容量70L左右滿足實驗要求；
5.3.4操作控制部分：
5.3.4.1采用計算機+模塊采集和控制；
5.3.4.2試驗由計算機收集和采集數據，可直接顯示滲漏量，可按要求自動生成報表，打印報告。
5.3.5試驗工位：1工位；
5.3.5保壓時間：0~99.99min可任意設定；
5.4水壓沖擊試驗臺：
5.4.1完成試驗件水沖擊試驗
5.4.2試驗組件：與氣密性、密封、耐壓試驗臺共用；
5.4.3沖擊頻率：1次/S
5.4.4工作壓力 ：0-4MPa；
5.4.5脈沖頻率 ： 1HZ ;
5.4.6試驗介質 ：水
5.4.7沖擊次數：1~99999次可任意設定；
5.4.8壓力測試精度±0.5%；
5.4.9試驗工位：1工位；
5.5耐火試驗臺：
5.5.1試驗件注水排氣，內部升壓至工作壓力，完成火燒試驗。
5.5.2試驗組件：
5.5.2.1規格：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm七種規格，5.5.2.2工作壓力：0-4MPa
5.5.2.3試驗介質：水
5.5.2.4工位：1 個
5.5.2.2設有截止閥、安全閥、排氣口；
5.5.2.3材質：采用usu304#不銹鋼；
5.5.2.4壓力表：5MPa，精度1.5級；
5.5.3燃燒部分：
5.5.3.1燃燒油盤：長度為600mm，寬300mm，高200mm，為不銹鋼制作；
5.5.3.2燃油：注入12.5L的95#汽油，加入墊水，使油面距離油盤口50mm；
5.5.3.3安裝位置：油盤口離試樣高度200mm。
5.5.4水壓力部分與真空度（負壓密封性）共用。
主要元器件清單
|
序號 |
品名 |
型號/規格 |
數量 |
單位 |
品牌 |
|
1 |
高壓泵 |
壓力:15MPa 流量:16L/min 電機功率:5.5KW |
1 |
臺 |
意大利Annovi Reverberi |
|
2 |
變頻器 |
7.5KW VDF075B43A |
1 |
臺 |
臺灣臺達 |
|
3 |
漏電開關 |
3P 63A DZ47LE / 2P 10A |
各1 |
個 |
正泰 |
|
4 |
開關電源 |
S-75-24 75W-24V |
1 |
個 |
臺灣銘緯 |
|
5 |
交流接觸器 |
CJX2-1810 |
3 |
個 |
上海正泰 |
|
6 |
中間繼電器 |
MY2N--8腳帶底座 DC24V |
12 |
套 |
日本OMRON |
|
7 |
壓力變送器 |
MBS 3050 0-25MPA 4-20MA |
1 |
個 |
深圳帕亞科技 |
|
8 |
智能配電器 |
KCPD-111D 一端輸入4-20mA轉兩端4-20mA輸出 |
1 |
個 |
深圳肯創 |
|
9 |
功率放大器 |
DC24V-36VDC EGETECD比例控制器，PF-DC-10(電壓型） |
1 |
個 |
上海東馳 |
|
10 |
電流表 |
HB404T-A |
1 |
塊 |
臺灣創鴻 |
|
11 |
電壓表 |
HB404T-V |
1 |
塊 |
臺灣創鴻 |
|
12 |
智能數字顯示報警儀 |
KCXM-2011PT3S 220V |
1 |
個 |
深圳肯創 |
|
13 |
熱過載繼電器 |
MR2-25 10A |
1 |
PCS |
上海正泰 |
|
14 |
中間繼電器 |
MY2N--8腳帶底座 DC24V |
3 |
套 |
日本OMRON |
|
15 |
接近開關 |
NPN SN04-N 24V |
1 |
個 |
臺灣瑞科 |
|
16 |
高壓電磁閥 |
Z151-6HB 35W 220V 0.3-20MPA |
1 |
個 |
重慶盾銘 |
